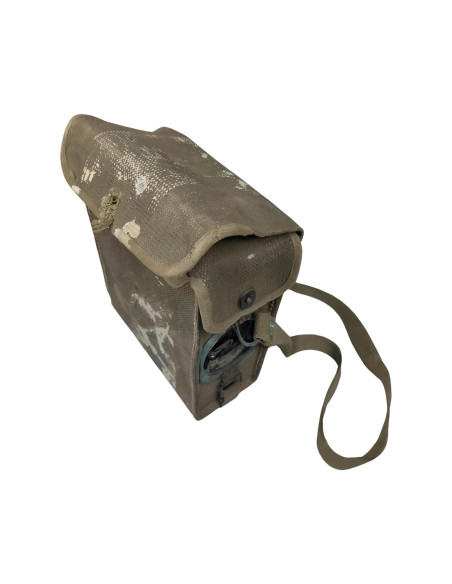

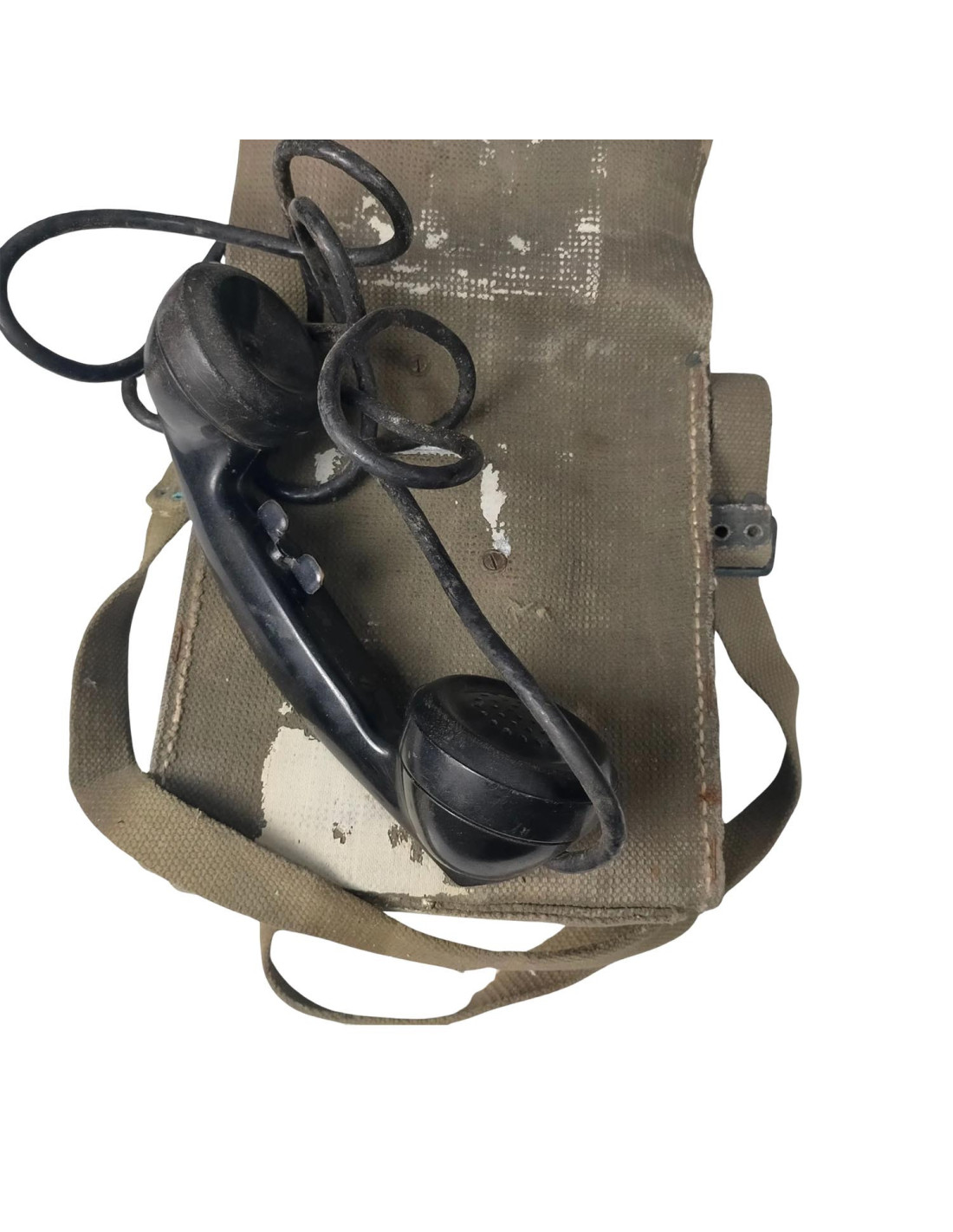

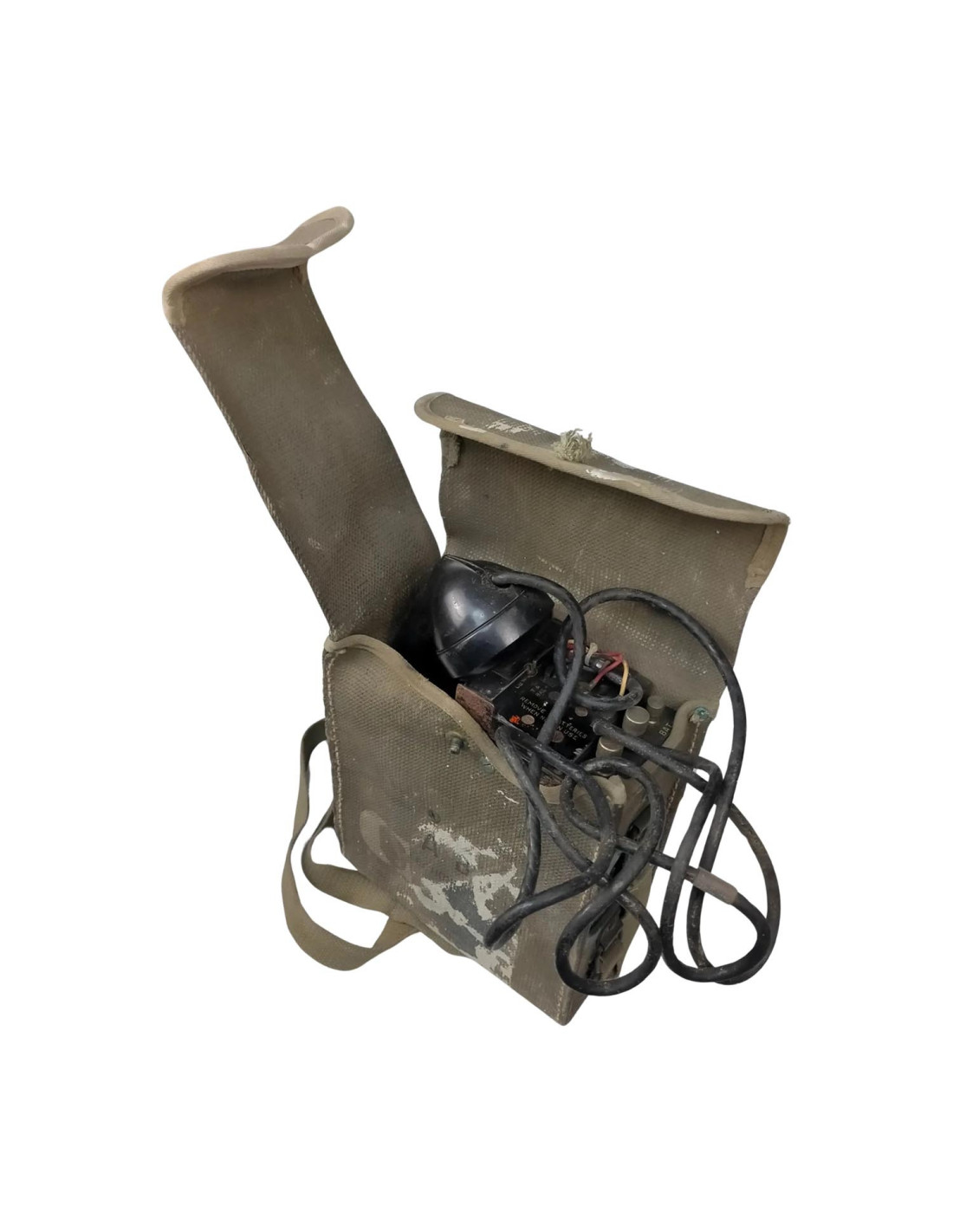

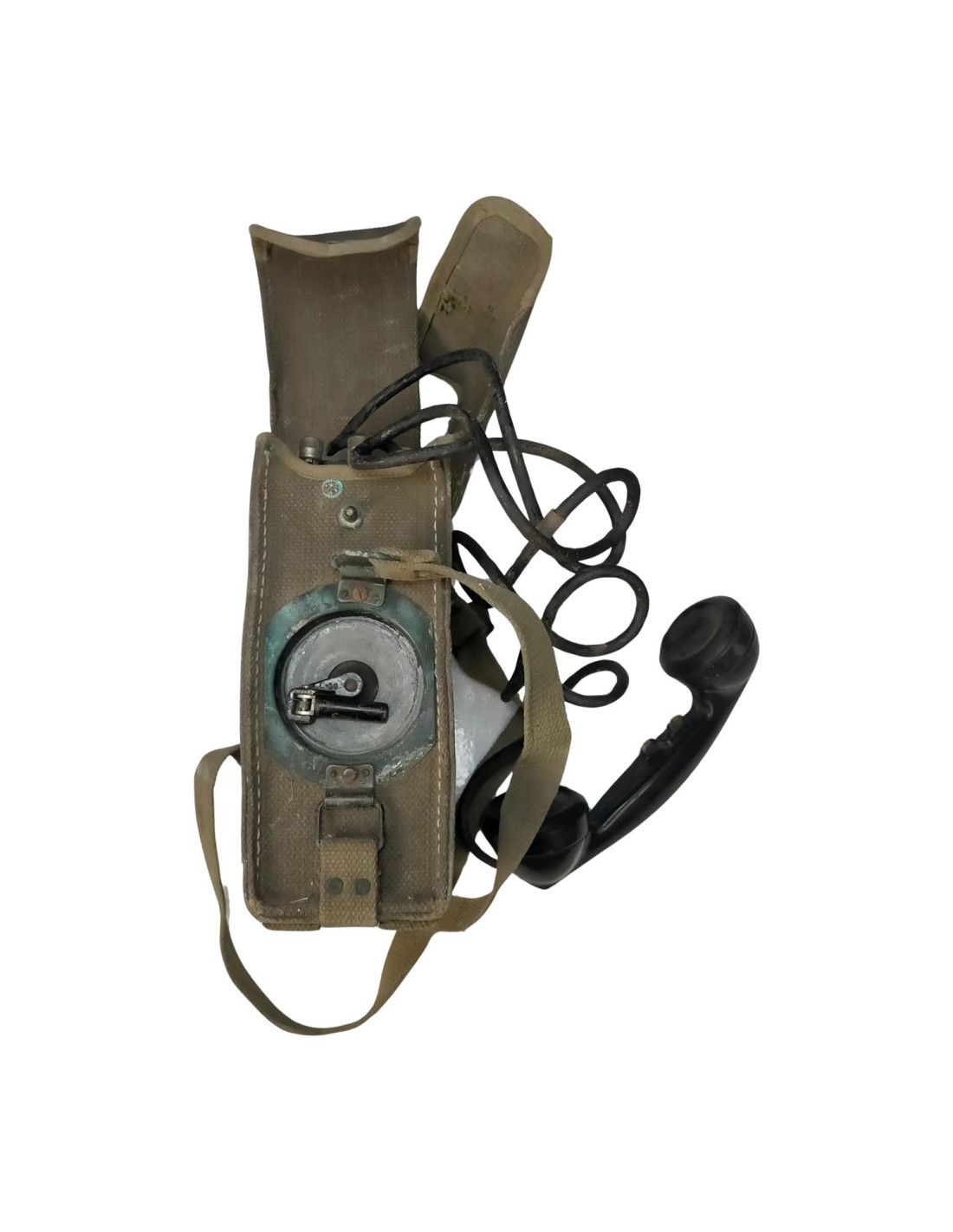

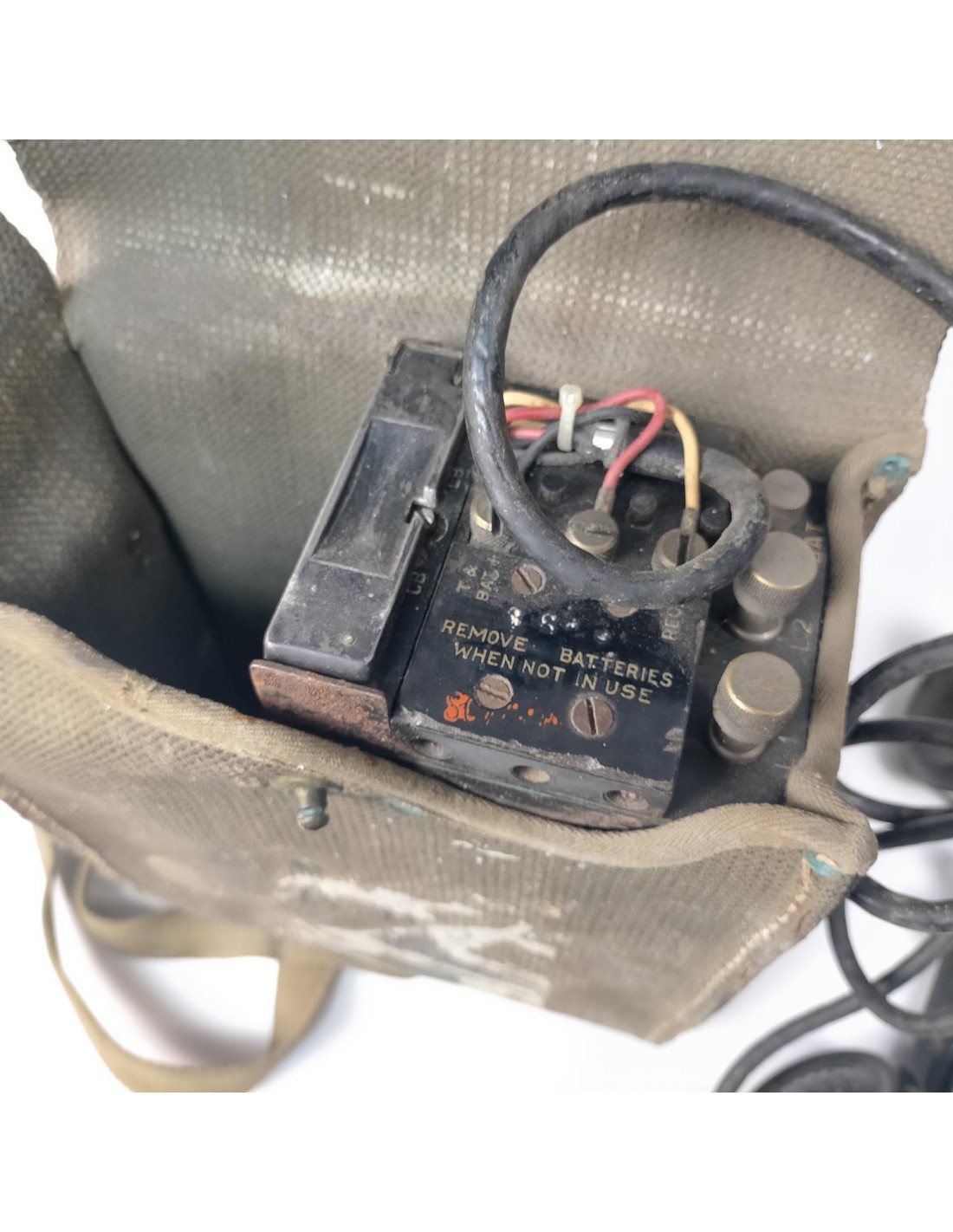

Teléfono militar de campaña US EE-8

Name: Teléfono militar de campaña US EE-8
Brand: MYLITARIA
SKU: XN-TLF-MLT-DE3
Price: 138 EUR
Availability: InStock

Últimas unidades en stock

138,00 €

Impuestos incluidos

Descripción

Teléfono original militar US EE-8. Este teléfono ha llegado recientemente en un lote de material USA y está pendiente de recibir una buena limpieza que podrás ver próximamente en Youtube! Hasta entonces te ofrecemos fotos del material sin limpiar y con un descuento aplicado hasta que lo pongamos a punto.

Sólo una unidad disponible por lo que las fotos que ves son exactamente el artículo que recibirás!

El EE-8 se utilizó durante la Segunda Guerra Mundial y en el conflicto de Corea. Es un teléfono analógico que puede usar un generador de manivela para señalar (batería local) a otro teléfono o al operador, u opcionalmente puede usar el interruptor de gancho para señalar a una oficina central (batería común). En cualquiera de los métodos de señalización, es necesario que haya un par de baterías "D" en el teléfono que estén conectadas al micrófono cuando se activa el interruptor "Turn To Talk" en el teléfono.

A diferencia de las radios militares, donde no puede escuchar mientras habla, el EE-8 es un teléfono dúplex completo, como un teléfono con sistema telefónico antiguo, aunque necesita usar el interruptor "Press To Talk" para encender las baterías de conversación. y lo que es más importante, cuando se suelta el PTT, se abre el circuito de la batería, ahorrando así las baterías.

Fueron fabricados por Western Electric, Kellogg, Automatic Electric y quizás otros.

¿Por qué se necesitan baterías para el modo de batería común?

El EE-8 se puede utilizar en dos modos:

Batería local (LB), que es un modo de señalización magneto, o

Batería común (CB), que utiliza el gancho del interruptor para la señalización de CC y en este teléfono es lo que ahora llamamos Señalización de batería común ( CBS) donde todavía se utiliza una batería local para el circuito de conversación del micrófono.

Un poco de historia

Dado que el teléfono de marcación se inventó alrededor de 1891 (ver Museo de Telefonía ), parece probable que los diseñadores del EE-8 supieran cómo fabricar un teléfono con batería común que funcionara sin baterías en el teléfono, por lo que debieron haber diseñado el EE-8. 8 como es por una razón. ¿Cuál fue la razón? La respuesta es la siguiente:

No había preocupación por el funcionamiento con el sistema telefónico comercial, sólo por el rendimiento óptimo en un entorno de campo militar.

Cuando se opera en modo de batería local y se usa el generador manual, de teléfono a teléfono, incluso se pueden construir líneas compartidas con solo un par de cables. No se necesita tablero de interruptores. Hoy en día el EE-8 todavía se utiliza en este tipo de aplicaciones, como en un campamento de verano o como intercomunicador.

Pero cuando se conecta a una centralita en modo Batería local, el procedimiento es "hacer sonar" al operador usando la manivela de su teléfono Y se supone que debe "apagar" para informarle al operador que ha terminado con su llamada. Esto le permite al operador desconectar su línea. Pero si no "cuelgas" entonces es trabajo del operador verificar el progreso de tu llamada y desconectarla. Cuando muchas personas no "cuelgan" la carga de trabajo del operador aumenta considerablemente y la capacidad del sistema disminuye considerablemente.

Al utilizar la señalización de batería común, se notifica automáticamente al operador que alguien se ha salido del capó y desea conectarse y, lo que es más importante, notifica automáticamente al operador que alguien ha completado su llamada. Todo lo que el operador necesita hacer es echar un vistazo a la fila o filas de conexiones y si hay un cable enchufado pero sin que el indicador muestre "colgado", entonces simplemente desenchufe ese cable. Por tanto, existe una gran ventaja al utilizar la señalización de batería común.

El cableado de campo militar, especialmente en condiciones de batalla, puede ser de mucha peor calidad que el cableado comercial. Cosas como cables tendidos en el barro con empalmes retorcidos a mano abierta pueden degradar el rendimiento del sistema. En estas condiciones, una batería de conversación local proporciona comunicaciones mucho mejores que la práctica entonces común de utilizar la batería de la oficina central para alimentar el micrófono de carbono.

El EE-8 fue diseñado para estas condiciones.

Se utilizó la centralita BD-91-(*) con los teléfonos de campo EE-8(). Está descrito en TM 11-336 “Aparato Telefónico Centrol Office TC-12”. El plan de carga de camiones de 1` 1/2 tonelada muestra dos cofres BC-5, cada uno con 12 teléfonos EE-8 (*). PERO las placas BD-91-() solo funcionan con teléfonos con timbre magnético, no con teléfonos CBS.

El BD-71 y el BD-72 sólo funcionan con teléfonos de señalización magneto. TM 11-330

La centralita SB-22 sólo funciona con teléfonos magneto.

La Centralita SB-86/P funcionará con magneto o teléfono de señalización de batería común o con todas sus líneas. Mi copia de TM 11-4134/TO 31W1-2P-102 está fechada en septiembre de 1955 sin revisiones, por lo que es mucho después del final de la Segunda Guerra Mundial.

Cuadros de distribución de la Segunda Guerra Mundial que admiten señalización común de baterías

TM 11-335- Equipo de oficina central telefónica TC-1 , 15 de abril de 1942.

"Comprende una" central telefónica u oficina central transportable completa para uso en cualquier cuartel general del ejército que requiera de una a seis centralitas BD-80. "El tiempo estimado para un equipo de 12 hombres montar este cuadro "portátil" tomó menos de 6 horas. Pesaba sólo 7,900 libras. Cada cuadro tenía una capacidad de 30 baterías locales y 60 líneas de baterías comunes.

TM 11-338- Equipo de Oficina Central Telefónica TC-10 , 28 de julio de 1944.

Las mismas especificaciones básicas que las anteriores. Tableros de distribución BD-110 usados. Los primeros tres pesaban 7,000 libras y cada tablero de distribución adicional pesaba 1,330 libras.

" Circuitos de tableros de distribución de baterías comunes " - Escuela de alistados, Subcurso 214C, Fort Monmouth, Nueva Jersey, 1 de marzo de 1943.

Referencias de la centralita BD-89 , parte del equipo de oficina central telefónica TC-2 . Cada BD-89 tenía 20 circuitos de línea de batería local (magneto) y 37 circuitos de línea de batería común (manual)

. Además, tenemos un anuncio de 1943 de Willys Jeeps (El sol nunca se pone en el poderoso Jeep) titulado

"La unidad de Signal Corp vence al anillo de la muerte".

Muestra una pintura de Sessions con la leyenda "Un incidente real de la batalla de Kasserine". Pase".

La pintura muestra una unidad de Signal Corp inmovilizada en un "agujero infernal" y los muestra pagando un carrete de WD-110 desde la parte trasera de un Jeep Willys a una centralita de campo (parece un BD-72). ) mientras un liniero se encuentra sobre los restos de un poste entre explosiones y llamas.

También contiene una descripción detallada de los acontecimientos, entre ellos: "Aproximadamente a las 21.00 horas, algunos soldados franceses vinieron a pedirnos granadas de mano para hacer estallar el cuadro de distribución civil que habían estado operando y para salir con nosotros cuando nos fuéramos. "Pero nuestra señal del cuerpo El oficial les dijo que pusieran el conmutador en la acera y que lo recogeríamos cuando nos fuéramos".

Continúa describiendo el infierno que siguió cuando el depósito de municiones explotó mientras estaban rodeados, a las 03:00 horas. "Dependía de los jeeps llevarnos a través del único hueco que quedaba en ese círculo de muerte. Cuando llegábamos al edificio de la French Telephone Co. vimos el tablero en la acera. Lo cargamos en el capó de mi jeep y , con esta carga adicional, lo sacamos de allí a través de un verdadero infierno. Etc, etc. ...........

Lo que ilustra la historia anterior es el alto valor que los militares otorgaban a cualquier tipo de comunicaciones, capturadas o no. Dado que también harían uso de las instalaciones civiles en las áreas ocupadas, se obligó a utilizar teléfonos de modo dual (no celulares), como el EE-8, que era capaz de usar una batería local o una batería común. señalización en lugar de tener que transportar teléfonos que funcionarían sólo en un tipo de sistema.

También aprendimos: "El corazón luchador de cada Jeep en el mundo y la fuente de su increíble potencia, flexibilidad de velocidad, confiabilidad y economía de combustible es el Jeep Motor "Go-Devil", que fue diseñado y perfeccionado por Willys-Overland."

Según THE SIGNAL CORP: THE EMERGENCY

(Hasta diciembre de 1941)

>Del Centro de Historia Militar,

Ejército de los Estados Unidos,

Washington, DC 1994

The EE- 8, Tipo 2, se estandarizó en 1932, aunque no se pudo conseguir hasta 1937. "Superando el alcance máximo de transmisión de su predecesor, el EE-5, en al menos seis millas, también era más liviano y hablaba mucho mejor". "

En 1939, "la capacidad de la industria estadounidense para producirlo era de cincuenta por día". Entre los procesos de fabricación anticuados se encontraba el procesamiento especial de pieles de canguro.

En 1941, después de que se desarrollaron nuevos métodos y materiales, el número aumentó de 50 a más de 2000 por día. Por supuesto tuvieron que sacrificar la calidad eliminando la piel de canguro y sustituyéndola por piel de vaca. Gracias- S.... C..........

Versiones

Las diferencias en las versiones equivalen a variaciones menores de construcción y los primeros teléfonos tenían fundas de cuero y los teléfonos posteriores tenían fundas de lona. Todos operan de la misma manera. Todos usan el teléfono TS-9 con un interruptor de Turn-To-Talk.

EE-8

caja 9 3/8 x 7 1/4 x 3 1/2"

Estuche de cuero con corte encima del interruptor de gancho para permitir que el estuche se cierre, pero el auricular puede operar el interruptor de gancho.

Chasis de aluminio

GN-38, 3 imanes externos de herradura

Condensadores individuales CA-209, CA-177-A y CA-259

EE-8A

caja 9 9/16 x 7 11/16 x 3 1/2"

Chasis de aluminio

GN-38

Condensador combinado CA-355

EE-8B

caja 9 9/16 x 7 11/16 x 3 1/2"

Chasis de acero

GN-38-A bobinas externas con eje cerrado, GN-38-B, más pequeño con eje expuesto

Condensador combinado CA-355

Operación

OLLAS

Para utilizar como teléfono de extensión:

Instale dos celdas "D" con el extremo positivo.

Necesitaba moverlas un poco para obtener una buena conexión. ya que había algo de óxido en los resortes.

gire el tornillo en sentido horario hasta CB (señalización de batería común)

Conecte un cable modular telefónico estándar con las terminales de pala rojas y verdes conectadas a los postes de conexión de línea en el EE-8

Retire todo el cable del auricular del estuche de lona o cuero y coloque el auricular con el extremo del receptor hacia abajo en el estuche con la boquilla apoyada en el interruptor de gancho.

Conecte el cable al sistema telefónico de su casa.

Cuando suene el teléfono, levante el auricular y mantenga presionado el interruptor Girar para hablar mientras esté hablando por teléfono. No es necesario soltar el interruptor PTT para escuchar, ya que se trata de un teléfono full duplex, no como una radio semidúplex.

Cuando haya terminado, coloque el auricular nuevamente en el interruptor de colgar.

Teléfono de campo

Para usar con otros teléfonos de campo:

Instale dos celdas "D" con extremo positivo

Gire el tornillo en sentido antihorario para funcionamiento con LB (batería local).

Conecte dos teléfonos de campo utilizando un cable de 2 conductores, como el cable de campo WD-1.

El interruptor de gancho no se utiliza en el modo de teléfono de campo, por lo que puede simplemente colocar el auricular en el estuche de la manera que más le convenga.

Cuando suene el teléfono, levante el auricular y mantenga presionado el interruptor TTT, converse normalmente.

Cuando termine de hablar, simplemente suelte el interruptor TTT y vuelva a colocar el auricular en el estuche.

Para llamar a la otra parte, encienda el generador y luego escuche la respuesta. Asegúrese de mantener presionado el interruptor PTT antes de hablar.

Probé un TA-1 y un TA-312 y ambos funcionaron bien, probablemente cualquier teléfono de campo con un generador para hacer sonar el otro teléfono funcionará.

Manual

TM-11-333

Equipo de prueba mencionado en el manual

I-166 Voltímetro TM-2613

Equipo de prueba TS-26/TSM TM-2017

Los primeros timbres MC-131 se fabricaban con acero tanto para el gong como para el badajo. Después de un tiempo, pueden magnatizarse y el badajo se pegará al gong y ya no sonará. Esto se puede solucionar reemplazando cualquiera de ellos con una pieza de latón. Si esto no se puede hacer, entonces el espacio libre entre la claqueta y el gong debe ajustarse adecuadamente para evitar que la claqueta se acerque demasiado al gong cuando está parado.

Comprobaciones eléctricas

Mediciones de resistencia

Entre

ohmios

miliH

L1 - L2 CB colgado

inf

L1 - L2 CB descolgado

100

L1 - L2 LB

8.000

Mike T. y BAT+ - C sin PTT

inf

Mike T. y BAT+ - C PTT

2.400

Rcvr-BAT-C

Bobina de inducción (híbrida) 1 - 2

>1000

Bobina de inducción (híbrida) 2 - 3

2.4

Bobina de inducción (híbrida) 3 - 4

>1000

Bobina de sujeción

100

600

Tapa de timbre n.º 1: negra en generación

1.300

Verificación del generador:

alrededor de 160 VCA y alrededor de 100 Hz en L1 a L2

Tornillos

Los tornillos de mi EE-8 están muy oxidados y se pueden reemplazar con tornillos de acero inoxidable.

Los 2 tornillos que atraviesan el anillo envolvente del generador son cabezas planas de 6-32 x 1/2".

Los 5 tornillos que atraviesan la lona son cabezas planas de 6-32 x 7/16".

Los 8 tornillos que sujetan las dos cubiertas en el marco son cabezas planas de 4-40 x 5/16".

Diagramas

Fondo limpio y restaurado:

Diagrama esquemático -

Diagrama de cableado - cables de colores

El equipaje relacionado

AN/TCC-11 Repetidor Telefónico

Descrito en TM 11-2148 (TO 16-30TCC11-5) de septiembre de 1953. + Cambio del 1 de diciembre de 1954 y cambio de diciembre de 1954 y cambio del 3 de mayo de 1956

Este es un repetidor telefónico de operador desatendido de 4 hilos. Amplía la longitud de sistemas portadores-telefónicos de 12 canales que utilizan terminales AN/TCC-7 y/o repetidores telefónicos AN/TCC-8. Cada AN/TCC-11 añade 5 3/4 millas.

Equipo de prueba I-142(*)

Descrito en TM 11-2062 (TO 16-40 I 142-5) "Test Set I-142 y Test Set I-142-A (Teléfono". Septiembre de 1948.

Mide las características eléctricas de los aparatos telefónicos, de carbono y magnéticos. micrófonos, receptores, condensadores, diales, generadores, timbres y equipos telefónicos similares, que comprenden los siguientes circuitos de prueba:

Fuente de sonido

VTVM

Probador de fugas de condensadores

Carga del generador

Generador de timbre y resistencias limitadoras de corriente.

Porcentaje de marcado abierto y pruebas de velocidad

Examen de continuidad

Bucles para

LB de 600 ohmios (para pruebas EE-8)

24 voltios, 361 ohmios para teléfonos CB (TP-6)

24 voltios, 362 ohmios CC ajustable para 30, 60, 75, 150 y 300 ohmios para pruebas de micrófonos de carbono

Cargas resistivas de 128, 256, 512, 1.024, 5000 y 10.000 Ohmios para probar receptores y micrófonos magnéticos.

Calibrador de sonido TS-550/G para calibrar la fuente de sonido.

Baterías necesarias para la I-142:

dos BA-23 de cada uno en serie para 3 voltios

dos BB-49 de cada uno en serie para 12 voltios

cuatro BA-210/U de cada uno en serie para 24 voltios

tres BA-26 en serie para 135 Voltios

Para el EE-8, las siguientes pruebas se enumeran en la Tabla 1:

Generador

Condensador de 2 frecuencias intermedias

Condensador de 0,5 MP

Condensador de 0,3 MP

Resistencia de aislamiento

Receptor (TS-9) conectado al teléfono EE-8()

Transmisor conectado al teléfono EE-8()

Eficiencia de recepción del auricular TS-9

Eficiencia de transmisión del auricular TS-9

Centralitas BD-71, BD-72, BD-72-A y BD-72-B

Estos están cubiertos en TM 11-330 (a solo 2 dígitos del número del manual EE-8 de TM 11-333).

Departamento de Guerra, 29 de octubre de 1943, cambio 1, diciembre de 1944.

El BD-71 es un tablero de 6 líneas que pesa 58 libras. y el BD-72 es un tablero de 12 líneas que pesa 81 libras. Hay 2 líneas equipadas con bobinas repetidas por cada 6 líneas en el tablero para permitir un fácil uso en circuitos telegráficos. El alcance de conversación estimado para el cable de campo W-110 es de 14 a 22 millas, dependiendo de si el clima es seco o húmedo y si el cable está en el suelo o en el aire.

Aunque se puede agregar un BD-71 a un BD-72 para formar un tablero de 18 líneas, no se pueden usar dos tableros BD-72 juntos porque los cables de línea no llegarán lo suficientemente lejos.

Fuente www.prc68.com/
